喷嘴式/贴合式/槽式兆声波怎么选？在线与批量清洗场景对比

1. 兆声波为什么是精密清洗的"低损伤解法"

兆声波清洗利用约 1MHz 量级的高频机械波驱动液体，在基本不损伤工件表面的前提下，去除亚微米到纳米级的颗粒污染物，因此成为芯片终端清洗、CMP 后清洗等环节的常用手段。和传统 20kHz–200kHz 的超声波相比，兆声波（通常 0.8–3MHz）不再依赖剧烈的气泡内爆（空化效应），而是依靠"声流效应"和温和的微空化来冲刷表面——气泡更小、能量更温和，既能剥离微小颗粒，又不容易破坏脆弱的芯片结构[1][3]。

简单说：超声波像"用气泡炸开污渍"，力道大但可能伤表面；兆声波像"用高速微水流温柔地冲走灰尘"，力道精准、适合精密件。半导体湿法工艺里，兆声波常与 SC-1、DHF 等化学液配合，在 CMP 后清洗、显影、去胶、金属剥离等工序中去除抛光液残留与亚微米颗粒[3][4]。

2. 喷嘴式、贴合式、槽式：三种形态到底差在哪

兆声波清洗在工程上主要演化为三种集成形态：把换能器做成喷嘴（喷头）做在线喷流、做成贴合头贴近工件作用、或集成进清洗槽做批量浸没。它们的核心差异在于"声场怎么到达工件表面"——这直接决定了在线还是批量、局部还是大面积，以及耗材与集成方式[1]。

三种形态并非"谁更好"，而是"谁更适配你的工艺窗口"。下面的选型逻辑会帮你对号入座。

3. 喷嘴式兆声波：在线局部清洗的主力

如果你的产线需要在线、局部、连续地去除晶圆或工件表面的微小颗粒，喷嘴式（喷淋/喷流）兆声波通常是第一选择。它的声场通过流动导向的喷嘴直接打到工件表面，理论上能减少已脱落颗粒的二次附着，且容易集成进现有湿法机台的管路或悬挂位[1]。

以哈科迪 HKD-Jet-1M60W 喷嘴式兆声波模块为例：工作频率 1MHz、最大功率 60W（1–60W 可调），220VAC±10% 供电；支持频率实时跟踪（PLL 模式）、恒功率稳定输出、工作频率自动校正、波形调制与自定义轨迹，并具备在线监控能力[1]。通信上提供 RS485、USB、Ethernet、I/O 控制，支持 24VDC 外控启动与本地触摸液晶操作，方便接入机台自动化。换能器载体材料可选 PEEK / 石英，悬挂安装，发生器尺寸 435×290×170 mm，支持普通版液体温度 <80℃，并可根据客户应用做非标定制。

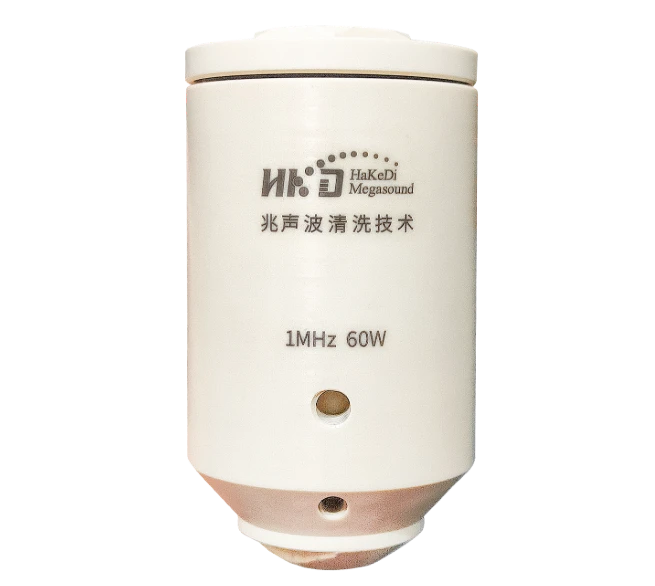

图：哈科迪 HKD-Jet-1M60W 喷嘴式兆声波模块（1MHz / 60W），适用于在线局部精密喷流清洗。

喷嘴式的功率窗口（1–60W）和流速密切耦合：流速过低声场覆盖不足，过高则能耗与耗液上升，工程上需把流速、功率、频率一起作为选型变量来调。

4. 贴合式与槽式：各自适合什么场景

当你需要换能器贴近工件、追求声场更均匀、作用面积更大时，优先看贴合式；当你的工艺是槽式机台、批量浸没处理多片晶圆时，优先看槽式振盒[1]。

• 贴合式（如哈科迪 HKD-MegPie-1M250W）：1MHz、最大 250W（1–250W 可调），换能器载体材料可选 PEEK / 蓝宝石单晶，声源与工件距离控制在毫米级，适合对声场均匀性要求高的蓝宝石、光学元件等场景。

• 槽式（如哈科迪 HKD-STank-1M600W / HKD-MTank-1M1200W）：1MHz、600W/1200W 档，振盒按 6/8/12 寸晶圆尺寸匹配额定功率（如 12 寸对应 2400W 振盒），适合 CMP、研磨前、镀膜、去胶、显影等批量湿法工序。

传统超声清洗器有 GB/T 23953 等国家标准覆盖（典型频率段 20kHz–40kHz），而兆声波的工作频率远高于此，属于超声波的高频延伸段，对亚微米/纳米颗粒的去除能力是普通超声难以企及的[2]。

5. 选型逻辑：先问工艺，再选形态

选兆声波形态，先回答三个问题：是在线还是批量？工件是局部还是大面积？对声场均匀性要求多高？再落到具体型号与功率窗口。

• 在线、局部、晶圆表面颗粒 → 优先 喷嘴式（HKD-JET）；核对 1–60W 功率窗口与流速匹配。

• 贴近工件、希望声场较均匀 → 优先 贴合式（HKD-PIE）；核对 1–250W 与载体材料。

• 槽式机台、批量浸没 → 优先 槽式（HKD-TANK）；按 6/8/12 寸振盒功率档选型。

• 面板、蓝宝石、光学平面淋洗 → 优先 水幕式（HKD-SHOWER）（本文对比暂以三种主流形态为主）。

• 现场痛点是频率漂移、清洗不均 → 发生器侧重点看 PLL 频率跟踪 / 恒功率 / 扫频能力。

一句话总结：喷嘴式胜在在线局部与防再附着，贴合式胜在声场均匀与大面积，槽式胜在批量效率——按你的产线节拍和工件形态来定，多数高端精密清洗场景最终都会落到"形态 + 1MHz 频率 + 可控功率窗口"的组合上。

常见问题

Q1：兆声波和超声波到底差在哪？

A：核心在频率与机理。超声波通常 20kHz–200kHz，靠气泡内爆（空化）去污，力道大但可能损伤精密结构；兆声波通常 0.8–3MHz（常用 1MHz），靠声流与微空化，能量更温和，擅长亚微米/纳米级颗粒且低损伤[1][3]。

Q2：喷嘴式和贴合式怎么选？

A：看"声场怎么到工件"。需要在线、局部、连续喷流并防二次污染，选喷嘴式；需要换能器贴近工件、声场更均匀、作用面积更大，选贴合式[1]。

Q3：槽式振盒功率怎么对照晶圆尺寸？

A：哈科迪槽式振盒按尺寸匹配额定功率，如单 6 寸 1200W、单 8 寸 1200W、12 寸 2400W，批量浸没时按产线片径与产能选档[1]。

Q4：为什么先进封装 / CMP 后清洗常提 ≥1MHz？

A：≥1MHz 的高频段声流作用强、空化冲击弱，能在不伤脆弱结构（如低-k 介质、FinFET）的前提下去除亚微米颗粒，因此成为终端与 CMP 后清洗的常用频率窗口[1][3]。

Q5：兆声波发生器 PLL、恒功率解决什么现场问题？

A：负载、温度、液位变化会让换能器谐振频率漂移，导致清洗不均甚至损伤。PLL 频率实时跟踪 + 恒功率输出可在负载波动时维持设定功率与高效输出，提升长期稳定性[1]。
